当前位置：主页 >> 产品展示 >> DG车辆液压缸 产品展示 /Product
|
 |
| DG车辆液压缸 |

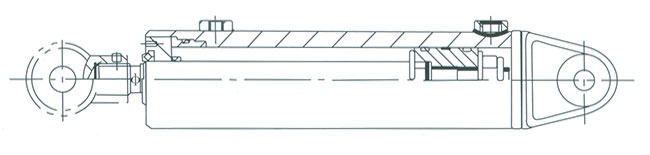

结构图
|
DG型车辆用液压缸是双作用单活塞杆液压缸，是液压系统中作往复运动的执行机构。工作压力为16MPa,缸径：40~200mm，行程≤2000mm。
主要用于车辆、工程机械、起重运输机械、矿山机械及其它机械的液压传动。 |
|

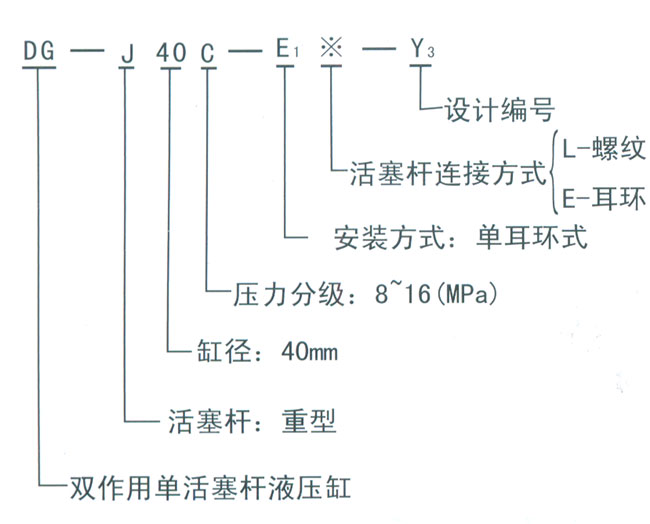

型号说明
技术规格
| 型号 |
缸内径（mm） |
活塞面积（cm²） |
推力(N) |
拉力(N) |
行程(mm) |
| 无杆侧 |
有杆侧 |
16MPa |
16MPa |
| DG-J40C-E1※Y3 |
40 |
12.57 |
8.63 |
20160 |
13800 |
1200 |
| DG-J50C-E1※ |
50 |
19.64 |
13.48 |
31410 |
21560 |
1200 |
| DG-J63C-E1※ |
63 |
31.17 |
21.17 |
49870 |
33870 |
1600 |
| DG-J80C-E1※ |
80 |
50.27 |
31.27 |
80430 |
54980 |
1600 |
| DG-J90C-E1※ |
90 |
63.62 |
43.98 |
101790 |
70360 |
2000 |
| DG-J100C-E1※ |
100 |
78.54 |
53.91 |
125660 |
86260 |
2000 |
| DG-J110C-E1※ |
110 |
94.99 |
63.38 |
151980 |
101410 |
2000 |
| DG-J125C-E1※ |
125 |
122.72 |
83.13 |
196350 |
133010 |
2000 |
| DG-J140C-E1※ |
140 |
153.86 |
103.62 |
246300 |
165870 |
2000 |
| DG-J150C-E1※ |
150 |
176.72 |
119.97 |
282750 |
191940 |
2000 |
| DG-J60C-E1※ |
160 |
200.96 |
136.38 |
321540 |
218210 |
2000 |
| DG-J80C-E1※ |
180 |
254.34 |
175.84 |
406940 |
281340 |
2000 |
| DG-J200C-E1※ |
200 |
314.16 |
219.23 |
502660 |
350770 |
2000 |

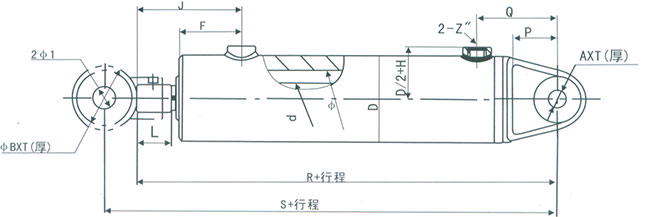

外形安装及连接尺寸(基本型安装连接尺寸)
| 型号 |
d |
φ |
D |
z'' |
M |
L |
φBXT-0.1
0.5
|
φAXT-0.1
0.5
|
P |
Q |
F |
J |
H |
R |
S |
2-φ或关节轴承 |
| DG-J40C-E1※-Y3 |
22 |
40 |
60 |
3/8 |
M20×1.5 |
29 |
45×37.5 |
20×22 |
27 |
59 |
42 |
88 |
15 |
200 |
226 |
16DS |
| DG-J50C-E1※-Y3 |
28 |
50 |
70 |
3/8 |
M24×1.5 |
34 |
56×45 |
25×28 |
32 |
66 |
52 |
104 |
15 |
242 |
276 |
20D5 |
| DG-J63C-E1※-Y3 |
35 |
63 |
83 |
1/2 |
M30×1.5 |
36 |
71×60 |
35.5×40 |
40 |
79 |
59 |
114 |
20 |
274 |
317 |
31.5D5或GE30ES |
| DG-J80C-E1※-Y3 |
45 |
80 |
102 |
1/2 |
M39×1.5 |
42 |
90×75 |
42.5×50 |
50 |
94 |
57 |
121 |
20 |
306 |
359 |
40 D5或GE30ES |
| DG-J90C-E1※-Y3 |
50 |
90 |
114 |
1/2 |
M39×1.5 |
42 |
90×75 |
45×45 |
50 |
101 |
70 |
142 |
20 |
345 |
396 |
40D5或GE40ES |
| DG-J100C-E1※-Y3 |
56 |
100 |
127 |
3/4 |
M48×1.5 |
62 |
112×95 |
53×63 |
60 |
111 |
66 |
154 |
24 |
369 |
427 |
50D5或GE50ES |
| DG-J110C-E1※-Y3 |
63 |
110 |
140 |
3/4 |
M48×1.5 |
62 |
112×95 |
55×75 |
65 |
129 |
83 |
173 |
24 |
407 |
462 |
50D5或GE50ES |
| DG-J125C-E1※-Y3 |
71 |
125 |
152 |
3/4 |
M64×2 |
70 |
140×118 |
67×80 |
75 |
136 |
70 |
166 |
24 |
421 |
496 |
63D5或GE60ES |
| DG-J140C-E1※-Y3 |
80 |
140 |
168 |
1 |
M64×2 |
70 |
140×118 |
65×80 |
75 |
147 |
93 |
193 |
25 |
449 |
522 |
63D5或GE60ES |
| DG-J150C-E1※-Y3 |
85 |
150 |
194 |
1 |
M80×2 |
80 |
170×135 |
75×80 |
95 |
169 |
78 |
185 |
25 |
481 |
566 |
71D5或GE70ES |
| DG-J160C-E1※-Y3 |
90 |
160 |
194 |
1 |
M80×2 |
80 |
170×135 |
75×80 |
95 |
169 |
113 |
223 |
25 |
520 |
603 |
71D5或GE70ES |
| DG-J180C-E1※-Y3 |
100 |
180 |
219 |
1 1/4 |
M90×2 |
95 |
176×160 |
80×90 |
95 |
173 |
149 |
269 |
30 |
597 |
687 |
90D5或GE90ES |
| DG-J200C-E1※-Y3 |
110 |
200 |
245 |
1 1/4 |
M90×2 |
95 |
210×160 |
122×100 |
95 |
237 |
165 |
295 |
30 |
687 |
777 |
100D5或GE100ES |
| |   |
|
|
