当前位置：主页 >> 产品展示 >> YGQ拉杆液压缸01

产品展示 /Product
YGQ拉杆液压缸01

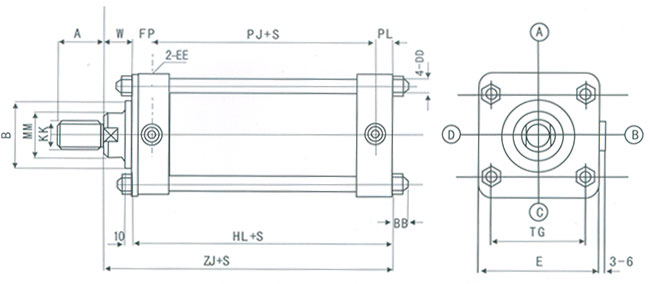

SD基本型



缸径\代号 B型杆 C型杆 BB DD E EE FP HL PJ TG W ZJ
A B KK MM A B MM KK
32 25 34 M16×1.5 18 - - - - 11 M10×1.25 □58 ZG3/8 28 141 90 □38 30 171
40 30 40 M20×1.5 22 25 25 36 M16×1.5 11 M10×1.25 □65 ZG3/8 28 141 90 □45 30 171
50 35 46 M24×1.5 28 30 30 40 M20×1.5 11 M10×1.25 □76 ZG1/2 42 155 98 □52 30 185
63 45 55 M30×1.5 35 35 35 46 M24×1.5 13 M12×1.5 □90 ZG1/2 46 163 102 □63 35 198
80 60 65 M39×1.5 45 45 45 55 M30×1.5 16 M16×1.5 □110 ZG3/4 56 184 110 □80 35 219
100 75 80 M48×1.5 55 60 60 65 M39×1.5 18 M18×1.5 □135 ZG3/4 58 192 116 □102 40 232
125 95 95 M64×2 70 75 75 80 M48×1.5 21 M22×1.5 □165 ZG1 67 220 130 □122 45 265
140 110 105 M72×2 80 80 80 85 M56×2 22 M24×1.5 □185 ZG1 69 230 138 □138 50 280
150 115 110 M76×2 85 85 85 90 M60×2 25 M27×1.5 □196 ZG1 71 240 146 □148 50 290
160 120 115 M80×2 90 - - - - 25 M27×1.5 □210 ZG1 74 253 156 □160 55 308
180 140 125 M95×2 100 - - - - 27 M30×1.5 □235 ZG11/4 75 275 172 □182 55 30
200 150 140 M100×2 110 - - - - 29 M33×1.5 □262 ZG11/2 85 301 184 □200 55 350
220 180 150 M120×2 125 - - - - 34 M39×1.5 □292 ZG11/2 89 305 184 □225 60 365
250 195 170 M130×2 140 - - - - 37 M42×1.5 □325 ZG2 106 346 200 □250 65 411

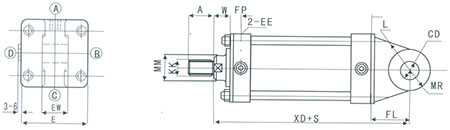

CA(单耳环) CB(双耳环)




由于视图方向的改变，选用CB时，BD在视图上相应的位置应互换

缸径\代号 B型杆 C型杆 CDH9 E EE EW FP FL L MR XD CB W UB
A KK MM A MM KK
32 25 M16×1.5 18 - - - 16 □58 ZG3/8 25 38 38 R20 R16 209 25 30 50
40 30 M20×1.5 22 25 18 M16×1.5 16 □65 ZG3/8 25 38 38 R20 R16 209 25 30 50
50 35 M24×1.5 28 30 22 M20×1.5 20 □76 ZG1/2 31.5 42 45 R25 R20 230 31.5 30 63.5
63 45 M30×1.5 35 35 28 M24×1.5 31.5 □90 ZG1/2 40 46 63 R40 R31.5 261 40 35 80
80 60 M39×1.5 45 45 35 M30×1.5 31.5 □110 ZG3/4 40 56 72 R40 R31.5 291 40 35 80
100 75 M48×1.5 55 60 45 M39×1.5 40 □135 ZG3/4 50 58 84 R50 R40 316 50 40 100
125 95 M64×2 70 75 55 M48×1.5 50 □165 ZG1 63 67 100 R63 R50 365 63 45 126
140 110 M72×2 80 80 63 M56×2 63 □185 ZG1 80 69 120 R80 R63 400 80 50 160
150 115 M76×2 85 85 70 M60×2 63 □196 ZG1 80 71 122 R80 R63 412 80 50 160
160 120 M80×2 90 - - - 71 □210 ZG1 80 74 137 R0 R71 445 80 55 160
180 140 M95×2 100 - - - 80 □235 ZG11/4 100 75 150 R100 R80 480 100 55 200
200 150 M100×2 110 - - - 90 □262 ZG11/2 125 85 170 R115 R90 526 125 55 251
220 180 M120×2 125 - - - 100 □292 ZG11/2 125 89 185 R125 R100 550 125 60 251
250 195 M130×2 140 - - - 100 □325 ZG2 125 106 185 R125 R100 596 125 65 251
