当前位置：主页 >> 产品展示 >> YGQ拉杆液压缸01

产品展示 /Product
YGQ拉杆液压缸01

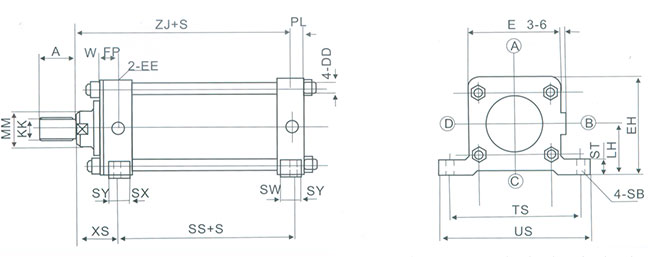

LA(切向脚架)



缸径\代号 B型杆 C型杆 E EE FP EH LH SB ST SS SX SW SY TS US W ZJ XS
A KK MM A MM KK
32 25 M16×1.5 18 - - - □58 ZG3/8 38 63 35±0.15 11 12 98 31 31 13 88 109 30 171 57
40 30 M20×1.5 22 25 18 M16×1.5 □65 ZG3/8 38 70 37.5±0.15 11 14 98 31 31 13 95 118 30 171 57
50 35 M24×1.5 28 30 22 M20×1.5 □76 ZG1/2 42 82.5 45±0.15 14 17 106 34 34 14 115 145 30 185 60
63 45 M30×1.5 35 35 28 M24×1.5 □90 ZG1/2 46 95 50±0.15 18 19 106 32 32 18 132 165 35 198 70
80 60 M39×1.5 45 45 35 M30×1.5 □110 ZG3/4 56 115 60±0.25 18 25 124 42 42 18 155 190 35 219 74
100 75 M48×1.5 55 60 45 M39×1.5 □135 ZG3/4 58 138.5 71±0.25 22 27 122 38 38 22 190 230 40 232 85
125 95 M64×2 70 75 55 M48×1.5 □165 ZG1 67 167.5 85±0.25 26 32 136 41 41 25 224 272 45 265 99
140 110 M72×2 80 80 63 M56×2 □185 ZG1 69 187.5 95±0.25 26 35 144 41 41 25 250 300 50 280 106
150 115 M76×2 85 85 70 M60×2 □196 ZG1 71 204 106±0.25 30 37 146 38 38 28 270 320 50 290 111
160 120 M80×2 90 - - - □210 ZG1 74 217 112±0.25 33 42 150 40 40 31 285 345 55 308 122
180 140 M95×2 100 - - - □235 ZG11/4 75 242.5 125±0.25 33 47 172 50 50 35 315 375 55 330 123
200 150 M100×2 110 - - - □262 ZG11/2 85 271 140±0.25 36 52 186 56 56 39 355 425 55 356 131
220 180 M120×2 125 - - - □292 ZG11/2 89 296 150±0.25 42 52 186 56 56 39 395 475 60 365 140
250 195 M130×2 140 - - - □325 ZG2 106 332.5 170±0.25 45 57 206 68 68 47 425 515 65 411 158

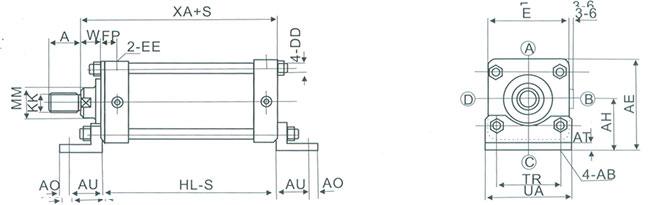

LB(轴向脚架)



缸径\代号 B型杆 C型杆 E EE FP AE AH AB AU AT AO TR HL W XA UA
A KK MM A MM KK
32 25 M16×1.5 18 - - - □58 ZG3/8 38 68 40±0.15 11 32 8 13 40 141 30 62 203
40 30 M20×1.5 22 25 18 M16×1.5 □65 ZG3/8 38 75.5 43±0.15 11 32 8 13 46 141 30 69 203
50 35 M24×1.5 28 30 22 M20×1.5 □76 ZG1/2 42 87.5 50±0.15 14 35 8 15 58 155 30 85 220
63 45 M30×1.5 35 35 28 M24×1.5 □90 ZG1/2 46 105 60±0.15 18 42 10 18 65 163 35 98 240
80 60 M39×1.5 45 45 35 M30×1.5 □110 ZG3/4 56 127 72±0.25 18 50 12 20 87 184 35 118 269
100 75 M48×1.5 55 60 45 M39×1.5 □135 ZG3/4 58 152.5 85±0.25 22 55 12 23 109 192 40 150 287
125 95 M64×2 70 75 55 M48×1.5 □165 ZG1 67 187.5 105±0.25 26 66 15 29 130 220 45 175 331
140 110 M72×2 80 80 63 M56×2 □185 ZG1 69 207.5 115±0.25 26 70 18 30 145 230 50 195 350
150 115 M76×2 85 85 70 M60×2 □196 ZG1 71 221 123±0.25 30 75 18 30 155 240 50 210 365
160 120 M80×2 90 - - - □210 ZG1 74 237 132±0.25 33 75 18 35 170 253 55 225 383
180 140 M95×2 100 - - - □235 ZG11/4 75 265.5 148±0.25 33 85 20 40 185 275 55 243 415
200 150 M100×2 110 - - - □262 ZG11/2 85 296 165±0.25 36 98 23 40 206 301 55 272 454
220 180 M120×2 125 - - - □292 ZG11/2 89 331 185±0.25 42 115 30 45 230 305 60 310 480
250 195 M130×2 140 - - - □325 ZG2 106 370.5 208±0.25 45 130 35 50 250 346 65 335 541
