YGQ拉杆液压缸01

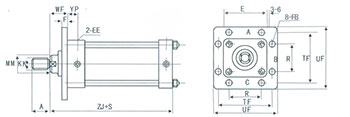

FC(杆侧方法兰) FD(底侧方法兰)



缸径\代号 B型杆 C型杆 E EE FP ZJ TF FB UF YP R WF W F ZF
A KK MM A MM KK
32 25 M16×1.5 18 - - - □58 ZG3/8 38 171 88 11 109 27 40 41 30 11 182
40 30 M20×1.5 22 25 18 M16×1.5 □65 ZG3/8 38 171 95 11 118 27 46 41 30 11 182
50 35 M24×1.5 28 30 22 M20×1.5 □76 ZG1/2 42 185 115 14 145 29 58 43 30 13 198
63 45 M30×1.5 35 35 28 M24×1.5 □90 ZG1/2 46 198 132 18 165 31 65 50 35 15 213
80 60 M39×1.5 45 45 35 M30×1.5 □110 ZG3/4 56 219 155 18 190 38 87 53 35 18 237
100 75 M48×1.5 55 60 45 M39×1.5 □135 ZG3/4 58 232 190 22 230 38 109 60 40 20 252
125 95 M64×2 70 75 55 M48×1.5 □165 ZG1 67 265 224 26 272 43 130 69 45 24 289
140 110 M72×2 80 80 63 M56×2 □185 ZG1 69 280 250 26 300 43 145 76 50 26 306
150 115 M76×2 85 85 70 M60×2 □196 ZG1 71 290 270 30 320 43 155 78 50 28 318
160 120 M80×2 90 - - - □210 ZG1 74 308 285 33 345 43 170 86 55 31 339
180 140 M95×2 100 - - - □235 ZG11/4 75 330 315 33 375 42 185 88 55 33 363
200 150 M100×2 110 - - - □262 ZG11/2 85 356 335 36 425 48 206 92 55 37 393
220 180 M120×2 125 - - - □292 ZG11/2 89 365 395 42 475 48 230 101 60 41 406
250 195 M130×2 140 - - - □325 ZG2 106 411 425 45 515 60 250 111 65 46 457

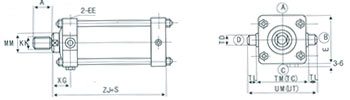

TA(杆侧铰轴) TC(中间铰轴)


注意UT、TC为杆侧铰轴尺寸 其他尺寸参照基本型。 由于视图方向的改变，选用TC时，BD在视图上相应的位置应互换

缸径\代号 B型杆 C型杆 TDe9 E EE
Min
PH
 BD TL UM UT TM TC XV ZJ XG
A KK MM A MM KK
32 25 M16×1.5 18 - - - 20 □58 ZG3/8 105 28 20 98 98 58 58-0.3 113 171 62
40 30 M20×1.5 22 25 18 M16×1.5 20 □65 ZG3/8 105 28 20 109 109 69 69-0.3 113 171 62
50 35 M24×1.5 28 30 22 M20×1.5 25 □76 ZG1/2 113.5 33 25 135 135 85 85-0.35 121 185 66
63 45 M30×1.5 35 35 28 M24×1.5 31.5 □90 ZG1/2 127.5 43 31.5 161 161 98 98-0.35 132 198 74
80 60 M39×1.5 45 45 35 M30×1.5 31.5 □110 ZG3/4 140.5 43 31.5 181 181 118 118-0.35 146 219 82
100 75 M48×1.5 55 60 45 M39×1.5 40 □135 ZG3/4 152.5 53 40 225 225 145 145-0.4 156 232 89
125 95 M64×2 70 75 55 M48×1.5 50 □165 ZG1 174 58 50 275 275 175 175-0.4 177 265 103
140 110 M72×2 80 80 63 M56×2 63 □185 ZG1 191 78 63 321 321 195 195-0.4 188 280 112
150 115 M76×2 85 85 70 M60×2 63 □196 ZG1 193 78 63 332 332 206 206-0.5 194 290 112
160 120 M80×2 90 - - - 71 □210 ZG1 211 88 71 360 360 218 218-0.5 207 308 126
180 140 M95×2 100 - - - 80 □235 ZG11/4 225 98 80 403   243   216 330 -
200 150 M100×2 110 - - - 90 □262 ZG11/2 244 108 90 452   272   232 356 -
220 180 M120×2 125 - - - 100 □292 ZG11/2 257.5 117 100 500   300   241 365 -
250 195 M130×2 140 - - - 100 □325 ZG2 287.5 117 100 535   335   271 411 -
