当前位置:主页 >> 产品展示 >> QGS国际标准系列气缸

产品展示 /Product

QGS国际标准系列气缸

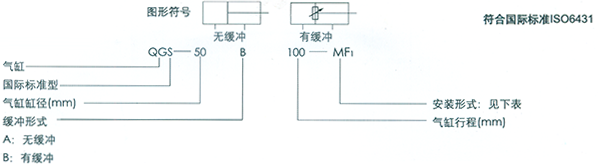

订购示例


基本式 前法兰式 后法兰式 尾部单耳式 尾部双耳式 脚架式 中间摆动式
无标记 MF1 MF2 MF4 MP2 MS1 MT4

技术参数

气缸直径(mm) Φ32 Φ40 Φ50 Φ63 Φ80 Φ100 Φ125 Φ160 Φ200 Φ250 Φ300
工作介质 干燥压缩空气
环境、介质温度 -10℃~+80摄氏度(在不冻结情况下)
活塞速度 50~500mm/s
工作压力 0.15~1MPa
理论输出力
(以0.4MPa计算)
推力(N) 322 503 785 1247 2011 3142 4910 8042 12566 19635 32710
拉力(N) 276 422 660 1121 1814 2945 4587 7406 11930 18849 30903
制作可能最大行程 行程是缸径的10~15倍,超长行程定货时面议
行程允许误差 ~10000+1.51001~20000+2.02001~30000+2.5
使用寿命 >600km

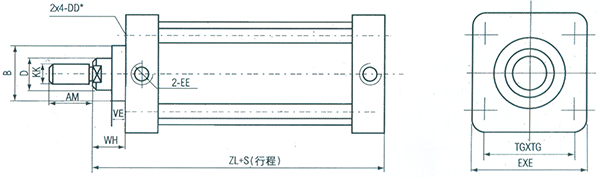

基本式


尺寸表

缸径 B D KK AM DD WH EE ZL TG E VE
Φ32 Φ28 12 M10×1.25 22 M6 26 M10×1 122 35 50 18
Φ40 Φ32 16 M12×1.25 24 M6 30 M14×15 133 40 55 23
Φ40 Φ36 20 M16×1.5 32 M6 35 M14×1.5 141 47 62 25
Φ63 Φ36 20 M16×1.5 32 M8 35

M18×1.5

160 58 78 25
Φ80 Φ45 25 M20×1.5 40 M10 46 M18×1.5 174 72 95 30
Φ100 Φ50 25 M20×1.5 40 M10 51 M22×1.5 189 88 115 35
Φ125 Φ50 32 M27×2 54 M12 61 M22×1.5 225 108 140 44
Φ160 Φ70 45 M36×2 72 M16 82 M27×2 258 136 180 52
Φ200 Φ70 45 M36×2 72 M16 90 M27.2 280 166 220 59
Φ250 Φ84 50 M42×2 84 M20 105

M33×2

305 206 272 63
Φ300 Φ100 63 M48×2 96 M24 120 M33×2 340 260 340 74

«1 2 3 »
