当前位置:主页 >> 产品展示 >> QGY系列薄型气缸

产品展示 /Product

QGY系列薄型气缸

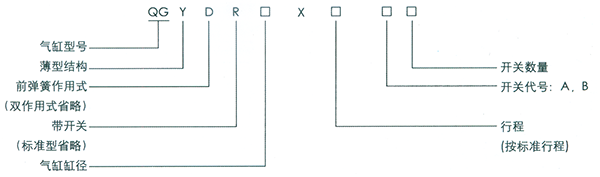

型号意义

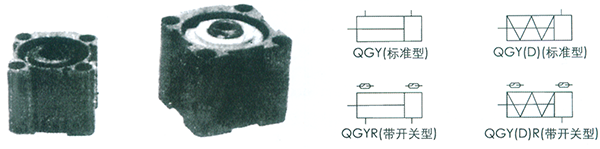

图形符号及外观



特点

1. 轴向尺寸小,结构紧凑、轻巧、美观。
2.直接安装,无需安装附件。
3.无给油(也可给油)润滑,避免油气污染,可省去油雾器。

1.气缸主要技术参数

型号 QGY QGYR QGY(D) QGY(D)R
气缸内径(mm) 20、25、32、40、50、63、80、100 20、25、32、40、50

耐压力(MPa)

1.5

工作压力(MPa)

0.1~1 0.2~1
使用温度范围(℃) -25~+80℃(但在不冻结条件下)
最大行程(mm) Φ~Φ25:30;Φ32~Φ100:50; Φ20~Φ25:30;Φ32~Φ40:35;Φ50:40
工作介质 经净化干燥压缩空气
给油 不需要(也可给油)
实际传递力(n)n=0.8:n
(D)=0.75(压力为0.5MPa时)
推力 120 190 310 480 760 1200 1960 3000 67 123 193 320 505
拉力 100 160 250 420 640 1000 1760 2880 48 57 102 142 216

2. 开关的型号及主要技术参数

代号 型号 适用缸径 使用电压范围 使用电流范围 最大触点容量
A SR1 Φ20 Φ25 Φ32 DC5~50V 3~40mA 1.5W
B SR2 Φ40~Φ100 DC5~50V 3~40mA 1.5W

«1 2 »
